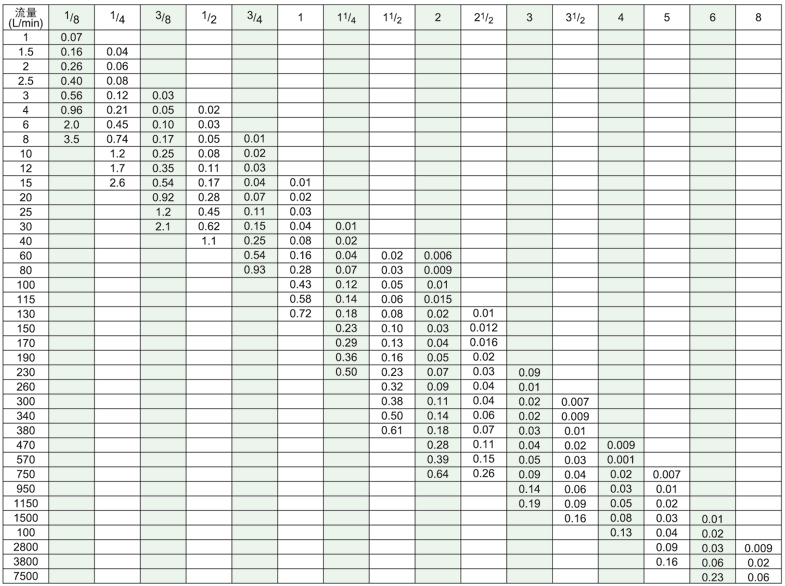

10米長的不同管徑的管子壓力降一覽表（管子單位為英寸）

　　流量與管徑壓力降，通過上表所示的數據我們可以得知：

　　1. 一定流量的噴液在不同的管道中，壓力損失不同。小管徑的壓力損失大，大管徑的壓力損失小。

　　2. 隨著流量的增大，總是對管徑要求不同。如60L/min流量使用3/4'以下尺寸的管子不允許，使用2.5'的管子也不合理，只能選用3/4'~2'的管子。

　　3. 圖表可以查出一定流量的液體在通過10米長的管子后的壓力損失值。在設計噴淋系統時考慮到壓力的損失不可以將管路延伸太長，否則終端噴淋的壓力會比壓力源額定壓力值小很
多，造成應用中噴射壓力、沖擊力不夠，影響噴霧的效果。

　　所以在選配噴嘴的流量時一定要考慮壓力的損失，不可按壓力源的總流量來選配噴嘴流量，但壓力源額定壓力和流量是保證整個噴淋系統的最基本的參考值，同樣很重要。
