青海某公司使用宙斯泵業(yè)多臺(tái)80UHB-ZK規(guī)格的耐腐耐磨泵，一段時(shí)間后發(fā)現(xiàn)除了密封損壞外，葉輪背部也磨損嚴(yán)重，照片如下：

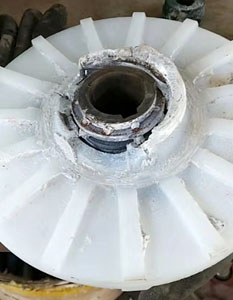

葉輪背部損壞的照片

　　經(jīng)過(guò)售后到現(xiàn)場(chǎng)查看與確認(rèn)，發(fā)現(xiàn)泵輸送介質(zhì)的溫度較高（80℃左右），密封部位沒(méi)有外接冷卻水。分析得出結(jié)論如下：

　　1、泵運(yùn)行中軸套與K型密封圈摩擦升溫，在高溫工況中因?yàn)榈貌坏接行Ю鋮s，發(fā)熱的軸套將高溫傳遞到與之緊鄰的葉輪背部，導(dǎo)致葉輪背部的塑料融化開(kāi)裂；

　　2、高溫會(huì)導(dǎo)致軸套易碎，而在軸套開(kāi)裂后又沒(méi)有及時(shí)更換，碎裂的軸套與葉輪尾部不斷摩擦產(chǎn)生磨損，摩擦產(chǎn)生的高溫同時(shí)進(jìn)一步損壞葉輪。

　　宙斯泵業(yè)建議如下：

　　1、高溫工況應(yīng)適當(dāng)加大葉輪與泵殼、泵蓋的間隙，由原來(lái)的2~3mm放大到3~5mm，可通過(guò)增加葉輪墊、泵蓋墊進(jìn)行調(diào)整；

　　2、需要外接冷卻水對(duì)密封部位進(jìn)行降溫冷卻。
